電量變送器的常見故障及解決方法

摘要

電量變送器作為電力系統中重要的組成部分，廣泛應用于電能監測、控制和保護等領域。然而，在實際使用過程中，電量變送器可能會出現各種故障，影響其正常工作。本文將圍繞電量變送器的常見故障展開分析，并提供相應的解決方法。通過結合實際案例和技術原理，幫助用戶更好地理解電量變送器的工作原理及故障排除方法，從而提高設備的可靠性和使用壽命。

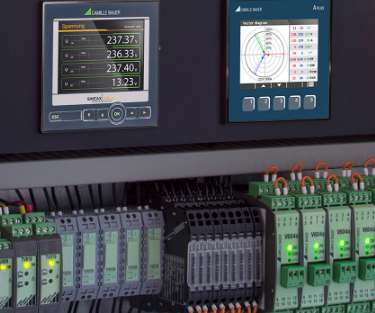

 一、電量變送器的基本工作原理

電量變送器是一種將電力系統中的電壓、電流、功率等電參數轉換為標準信號輸出的設備。其核心功能是將高電壓、大電流的信號轉換為低電壓、小電流的信號，以便于后續的監測和控制。電量變送器通常由信號采集模塊、信號處理模塊和輸出模塊組成。

1. 信號采集模塊：通過互感器或傳感器采集電力系統中的電壓、電流信號。

2. 信號處理模塊：將采集到的信號進行放大、濾波和線性化處理。

3. 輸出模塊：將處理后的信號轉換為標準信號（如4-20mA、0-10V等）輸出。

電量變送器的精度和穩定性直接影響到電力系統的運行效率和安全性，因此，及時發現并解決其故障至關重要。

 二、電量變送器的常見故障及原因分析

 1. 輸出信號異常

故障現象：電量變送器的輸出信號與實際電參數不符，例如輸出信號為零、信號波動過大或信號超出量程范圍。

可能原因：

- 信號采集模塊故障，如互感器損壞或接線錯誤。

- 信號處理模塊中的運算放大器或?yàn)V波器損壞。

- 輸出模塊中的數模轉換器（DAC）故障。

- 電源電壓不穩定或電源模塊損壞。

 2. 零點漂移

故障現象：電量變送器在無輸入信號時，輸出信號不為零，且隨時間變化。

可能原因：

- 環境溫度變化導致元器件參數漂移。

- 信號處理模塊中的基準電壓源不穩定。

- 長期使用導致元器件老化。

 3. 線性度下降

故障現象：電量變送器的輸出信號與輸入信號之間的線性關系變差，誤差增大。

可能原因：

- 信號采集模塊中的互感器或傳感器非線性失真。

- 信號處理模塊中的放大器或?yàn)V波器參數漂移。

- 輸出模塊中的非線性元件損壞。

 4. 通信故障

故障現象：電量變送器無法與上位機或監控系統正常通信。

可能原因：

- 通信接口（如RS485、Modbus等）損壞或接觸不良。

- 通信協議配置錯誤。

- 外部電磁干擾導致通信信號失真。

 5. 電源故障

故障現象：電量變送器無法正常啟動或工作過程中突然斷電。

可能原因：

- 電源模塊損壞或電源電壓不穩定。

- 電源接線錯誤或接觸不良。

- 外部電源環境惡劣（如電壓波動、浪涌等）。

 三、電量變送器故障的解決方法

 1. 輸出信號異常的解決方法

- 檢查信號采集模塊的接線是否正確，確保互感器或傳感器工作正常。

- 使用萬用表或示波器檢測信號處理模塊的輸出信號，排查運算放大器或?yàn)V波器的故障。

- 檢查輸出模塊的數模轉換器（DAC）是否損壞，必要時更換。

- 確保電源電壓穩定，檢查電源模塊是否正常工作。

 2. 零點漂移的解決方法

- 對電量變送器進行零點校準，確保在無輸入信號時輸出信號為零。

- 檢查信號處理模塊中的基準電壓源是否穩定，必要時更換。

- 定期維護設備，更換老化的元器件。

 3. 線性度下降的解決方法

- 檢查信號采集模塊中的互感器或傳感器是否損壞，必要時更換。

- 對信號處理模塊中的放大器或?yàn)V波器進行參數調整或更換。

- 檢查輸出模塊中的非線性元件是否損壞，必要時更換。

 4. 通信故障的解決方法

- 檢查通信接口的接線是否正確，確保接口無損壞。

- 核對通信協議配置是否正確，確保與上位機或監控系統的協議一致。

- 采取抗干擾措施，如增加屏蔽層或使用濾波器。

 5. 電源故障的解決方法

- 檢查電源模塊是否損壞，必要時更換。

- 確保電源接線正確且接觸良好。

- 在電源輸入端增加穩壓器或浪涌保護器，改善電源環境。

 四、電量變送器的維護與保養

為了減少電量變送器的故障發生率，延長其使用壽命，用戶應定期進行維護與保養。以下是一些建議：

1. 定期校準：每隔一段時間對電量變送器進行零點校準和線性度校準，確保其測量精度。

2. 環境監測：避免將電量變送器安裝在高溫、高濕或強電磁干擾的環境中。

3. 清潔保養：定期清理設備表面的灰塵和污垢，確保散熱良好。

4. 檢查接線：定期檢查設備的接線是否松動或腐蝕，及時處理。

5. 記錄故障：對每次故障進行詳細記錄，分析故障原因并采取預防措施。

 五、結合實際案例的分析

某工廠的電量變送器在運行過程中出現輸出信號異常，導致電能監測系統無法正常工作。經過檢查，發現信號采集模塊中的電流互感器損壞，導致信號采集不準確。更換電流互感器后，設備恢復正常運行。

通過這一案例可以看出，電量變送器的故障往往是由某一模塊的損壞引起的。用戶在日常使用中應注重設備的維護和保養，及時發現并解決問題，以避免影響整個系統的正常運行。

 六、總結

電量變送器作為電力系統中的重要設備，其故障會直接影響電能監測和控制的準確性。本文詳細分析了電量變送器的常見故障及其解決方法，并提出了維護與保養的建議。希望通過本文的介紹，能夠幫助用戶更好地理解電量變送器的工作原理，掌握故障排除的方法，從而提高設備的可靠性和使用壽命。

在實際應用中，用戶應根據具體情況選擇合適的電量變送器，并嚴格按照操作規范進行安裝和維護。只有這樣，才能確保電量變送器在電力系統中發揮大的作用，為電力系統的安全穩定運行提供有力保障。
