瑞士認證級便攜電能質量分析儀LINAX PQ5000 MOBILE

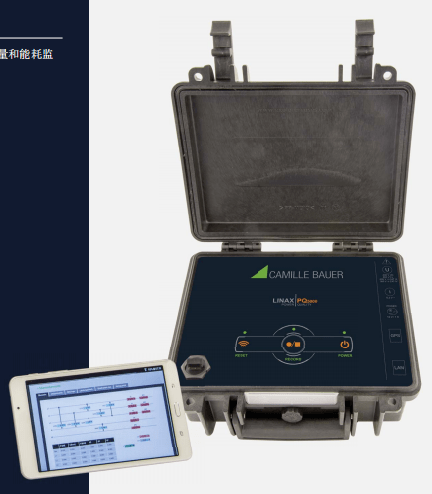

便攜式電能質量和能耗監控分析儀LINAX PQ5000 MOBILE產品簡介：

能源消耗來自電網. 對于電網電能的質量，可用性，容量的需求根據用戶而異，因此電網公司和用戶需要以合約的形式達成共識，這樣保障用戶側的 電力設備無故障運行的同時，不能對電網的其他用戶造成沖擊。

利用我們全新的 LINAX PQ5000-Mobile 電能質量分析儀，可以從用戶側驗證電能質量的供應狀況：

? 電能質量

? 供電的可用性

? 供電變更或改進后的評估

? 能源流動分析

這個測量解決方案支持由配置管理器 提供多達20個可存儲設備設置活動 （在同一位置重復測量)，可以提供用 于連接移動設備的WLAN接入點，并 提供所有數據通過設備自己的網站進 行評估。為了能夠在測量地點驗證電 能質量，測量的持續時間至少為7天。

便攜式認證級電能質量分析儀LINAX PQ5000-MOBILE監控功能和優勢

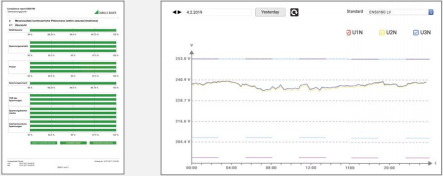

統計評估（供電質量）

依據標準 EN50160,  IEC61000-2-2/2-4/2-12, GB/T, IEEE519,  或工廠內部限值要求對于電能質量進行評估

→ 確保用電負載無故障運行

→ 是否滿足供電協議的約定?

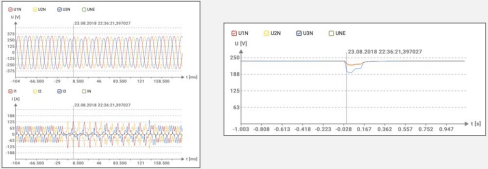

記錄事件（供電的可用性）

偵測電壓事件（電壓暫降，中斷， 驟升，瞬變和脈沖）

→ 發現故障點并修復

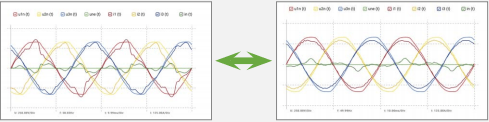

對于電能質量整改提升的評估

通過對比前后的測試數據進行綜合評估

→ 提升明顯?

→ 適得其反?

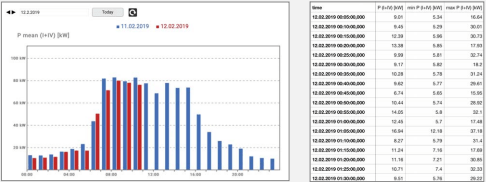

能源流動

獲取負載狀態信息，短時峰值及電量顯示數據

→ 通過能源管理節省電費

認證級電能質量分析儀LINAX PQ5000-MOBILE操作和評估

無需軟件進行參數設定或評估測試結果，設備的WEB接口直接連接WEB頁面， 提供所有需要的設定和評估功能，這可以通過手機，筆記本，平板電腦連接LAN 或WLAN實現.

? 測試數據的可視化

? LAN + WLAN網絡的狀態欄，報警和記錄

? 服務功能

? 滿足標準格式的電能質量報告

? 完整的儀器參數設定

? 支持測試模板保存 (高達20 套設置模板)

? CSV格式數據導出 (負載狀況,波形, 時間列表)

報告生成

? 通過設備的 WEB 口生成PDF報告

? 報告時間可調

? 報告內容可選 (概述, 統計分析, 事件一覽)

? 依據標準 EN50160, IEC61000-2-2/2-4/2-12, GB/T, IEEE519, 或工廠內部限值要求對于電能質量進行評估

? 客戶自定義LOGO在報告中

電能質量分析儀LINAX PQ5000-MOBILE--認證過的電能監控系統

? 通過聯邦計量院的獨立認證

? 設備類型 PQI-A FI2 acc. IEC 62586-1

? 230V / 50 Hz and 120V / 60Hz下均驗證過

? Flicker 等級 class F1

? 好的概念: 滿足 IEC 61000-4-30的多相方案

經過 IEC 62586-2 (standard for verifying compliance with IEC 61000-4-30) 認證的電能質量監測產品，為電能質量監管機構提供了可靠的可對比的數據源，為和 電網公司交涉提供了依據，同時也適用于內部電能質量控制。

認證級電能質量分析儀LINAX PQ5000-MOBILE技術參數：

輸入

正常電壓                                  57.7 … 400 VLN, 100 … 693 VLL

電Z大電壓                                  520 VLN, 900 VLL (sinusoidal)

                                                520 VLN, 900 VLL permanent

過載能力                                  800 VLN, 1386 VLL, 10x1 s, interval 10 s

正常頻率                                  42…50…58 Hz, 50.5 … 60 …69.5 Hz

電流傳感器                              depends on the device variant

羅氏線圈                                  2000 A

電流鉗                                     10 A , 100 A or 1000 A

采樣速度                                 18 kHz

供電

供電電壓                                 100 … 230 V AC/DC

功耗                                         ≤ 20 VA

接線方式

? Single phase

? Split phase (2-phase system)

? 3 or 4-wire balanced load

? 3-wire unbalanced load, Aron connection

? 3 or 4-wire unbalanced load

接口

ETHERNET                           Standard

物理層                                    Ethernet 100 Base TX; RJ45 socket

模式                                       10/100 MBit/s, full/half duplex, autonegotiation

協議                                        Modbus/TCP, http, NTP (time synchronisation)

WLAN 連接                            Standard

連接方式                                通過 USB 接口

參考時間                                內部時鐘

時鐘精度                                ± 2 minutes/month (15 to 30 °C)

同步                                       via NTP server or GPS

環境溫度及其它

操作溫度                                –10 up to 15 up to 30 up to + 55 °C

保存溫度                                –25 to +70 °C

溫度影響                                0.5 x basic uncertainty per 10 K

長時間偏移                            0.5 x basic uncertainty per year

其它                                       Application group II (IEC/EN 60 688)

相對濕度                               <95 % without condensation

使用高度                               ≤2000 m above NN
