SINEAX DM5S/DM5F可編程 高精度強電參數變送器產品簡介：

DM5S/DM5F - 新一代變送器

SINEAX DM5S 和 SINEAX DM5F 高精度強電參量變送器為可自由編程的通用強電參數變送器，具有高精度等級，適用于工業及配電行業的在線監視及改造工程。

利用CB-Manager軟件，用戶可對產品進行不插電快速配置，以匹配現場信號測量需求。本系列產品還提供直流電流輸出信號和Modbus通信接口，用于傳輸測量參數。

本產品系列可進行四象限實時數據測量，測量時間和預期極大信號等級均可進行組態配置。

通過軟件的服務功能，用戶可以輕松對產品進行調試，如銘牌打印，連接測試，在線參數獲取，還可進行模擬量輸出的仿真和觸發測試。

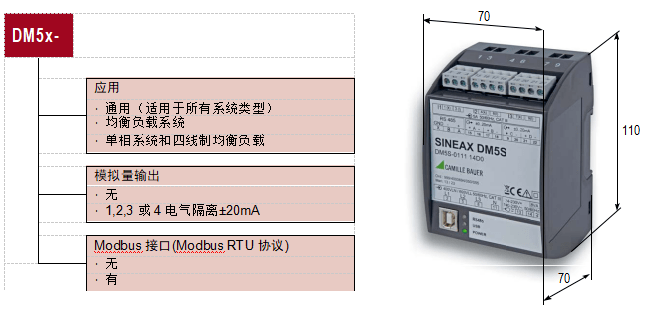

SINEAX DM5S/DM5F可編程 高精度強電參數變送器產品分類：

DM5S: class 0.5S 級電能計量監視

DM5S支持可達32路電能計量參數，每一路計量都可將一檔 費率與之結合。費率可通過Modbus進行配置調節。

針對不同的計量需求，如測量單個工作日或單個產品批次所 消耗的電能，電能計量的周期可以對應進行調整。

DM5S具備連續監測功能，并可自動調整計量參數的量程， 故而具有很高的計量精度。

技術特性：

? 至多32 路電能計量

? 至多16 檔費率（tariffs ），通過Modbus配置

? 可選的基準參量(P, Q, S, I)

? 精度高達0.5S 級

? 連續計量

? 靈活選擇的計量周期

靈活的產品配置

每個DM5產品都標配一個USB接口，用于產品的參數配置。 測量參數可通過模擬量輸出和/或 Modbus接口進行外部傳輸。

LED指示燈可根據用戶需求，對描述進行調整， 相關的標簽也可通過內置服務打印出來。

參數配置，服務于測量數據獲取

強電參數變送器SINEAX DM5系列產品技術規格：

輸入：                                     6mm2螺釘端子

額定輸入:                                1...5 A可調

極大值:                                    7.5 A (正弦輸入)

電耗:                                        ≤ I2 x 0.01 Q per phase

過負載能力:                            10 A持續電流

                                               100 A, 10 x 1 s, 間隔100 s

額定輸入：                              57.7…400 VLN, 100...693 VLL

極大值：                                  480 VLN , 832 VLL (正弦輸入)

電耗:                                         ≤ U2 / 1.54 MQ per phase

阻抗:                                         1.54 MQ per phase

過負載能力:                             480 VLN, 832 VLL continuous

                                                600 VLN , 1040 VLL , 10 x 10 s, interval 10 s

                                                800 VLN, 1386 VLL , 10 x 1 s, interval 10 s

額定頻率:                                  45… 50 / 60 …65 Hz

真有效值測量:                            可達31次諧波

適用環境：                                單相系統

                                                  兩相系統（分相）

                                                  三線制均衡負載

                                                  三線制均衡負載，相位漂移（僅適用于DM5S） 三線制不均衡負載                                                                                   三線制不均衡負載，VV接線法

                                                  四線制均衡負載

                                                  四線制不均衡負載

                                                  四線制不均衡負載，開Y接線法（Open-Y）

供電：                                       6mm2螺釘端子供電

額定電壓:                                  100…230 V AC ±15%, 50...400 Hz

電耗:                                          ≤ 8 VA

模擬量輸出：                             電氣隔離的2.5 mm2插入式端子

線性特性:                                   線性或折線型（可定義）

范圍:                                           ± 20 mA (極大24 mA ), 雙向輸出

精度:                                           ± 0.1% (包含于基礎精度)

響應時間 (50Hz):                        DM5S: 85…165ms (以4周期測量為例)

                                                   DM5F: 15…25ms (以半周期測量為例)

負載:                                           ≤ 500 Ω (max. 10 V / 20 mA)

負載影響:                                    ≤ 0.1%

余紋波:                                        ≤ 0.2%

Modbus/RTU：                           插入式2.5mm2端子接線

物理接口:                                     RS-485, 極遠距離 1200 m (4000英尺)

波特率:                                         2.4 至115.2 kBaud

支持設備數:                                  ≤ 32

USB配置接口

物理接口:                                     USB, 可達3m

連接方式:                                     USB-B接口

設備登記:                                     人機接口設備(HID)

測量精度

參考環境:                                     環境溫度23°C ±1K, 正弦輸入, PF=1

(依據IEC/EN  60688)：               頻率50…60 Hz, 負載250 Ω, 基準測試周期，8周期 (DM5S), 1周 期(DM5F)

電壓，電路:                                  ± 0.15% FSU / FSI1) 2)

功率:                                             ± 0.2% (FSU x FSI) 2)2）

功率因數:                                      ± 0.1° 2）

頻率:                                             ± 0.01 Hz

有功電能(只適用于DM5S ):          Class 0.5S, EN 62 053-22

無功電能(只適用于DM5S ):          Class 2, EN 62 053-23

1)   FSU / FSI – 配置的電壓/電流極大值

2)  若中性線未連接，額外的精度的影響（三線制連接）

? 電壓、功率:                                0.1% 的被測值; 負載因數： 0.1°

? 電能:                                           電壓影響x 2, 相角不確定度 x 2

安全須知

本產品電流輸入之間已進行電氣隔離

保護等級:                                       II (絕緣保護，電壓輸入通過保護阻抗）

污染度:                                           2

外防護等級:                                    IP30 (housing), IP20 (terminals)

過電壓等級:                                    CAT III 可達600V

工作環境

工作溫度:                                       –10 up to 22 up to 24 up to +55°C

存儲溫度:                                        –25 up to +70 °C

溫度影響:                                        0.5 x 被測不確定度/10 K

長期漂移量:                                    0.5 x 被測不確定度/年

其他:                                               Usage group II (EN 60 688)

相對濕度:                                        < 95% no condensation

海拔:                                               ≤ 2000m max.

產品只適用于室內工程！

外觀規格

外觀尺寸 (H x B x D):                     110 x 70 x 70mm

方向:                                               任意

封裝材料:                                        聚碳酸酯

質量:                                                500 g

阻燃等級:                                         V-0 acc. UL94, 自熄性，非淋漓，無鹵
