多路無線電流采集模塊 PME產品介紹：

多路電流 無線監測方案

PME: 無線電流采集方案

能量流的無線采集

(Z多100個能量流和電流)

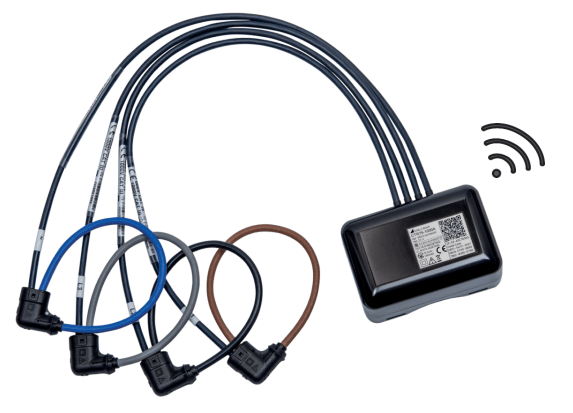

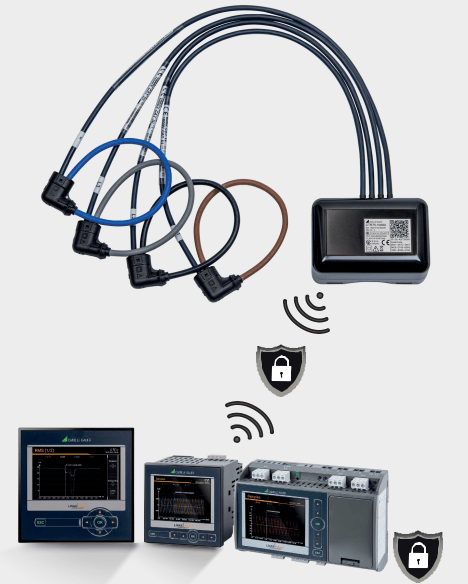

PME（功率-監測-能量）選件通過收集關于能量分配或單個負載消耗的附加信息，將測量主機的功能從SINEAX AM, SINEAX DM5000, CENTRAX CU 或LINAX PQ系列擴展到實際的能量管理中心。這種可擴展的解決方案使得時間功率流動透明，從而為綜合能源管理奠定了基礎。它通常用在分配能量的地方，例如在配電站或工業廠房或建筑群的供應中。基于羅氏線圈的無線電模塊用作電流傳感器，由電池或通過USB-C供電。

Z多100路電流，PME傳感器具有 3 或 4個線圈，無需任何額外的接線工作就可以可靠地記錄數據（AES-128 加 密）。

每秒一次，不僅可以確定電流值，而且由于與主機的電壓測量同步，可以導出綜合性能數據和平均負載，負載曲線數據和電能表值，這些數據也作為時間序列存儲在設備中。借助無線傳感器確定的數據可以通過主機的通信接口集中訪問。此外，還支持通過CSV文件將平均數據自動導出到SFTP服務器。防沖突偵測功能允許在同一位置使用多達 5個 PME系統，Z多500路電流通道。

應用示例

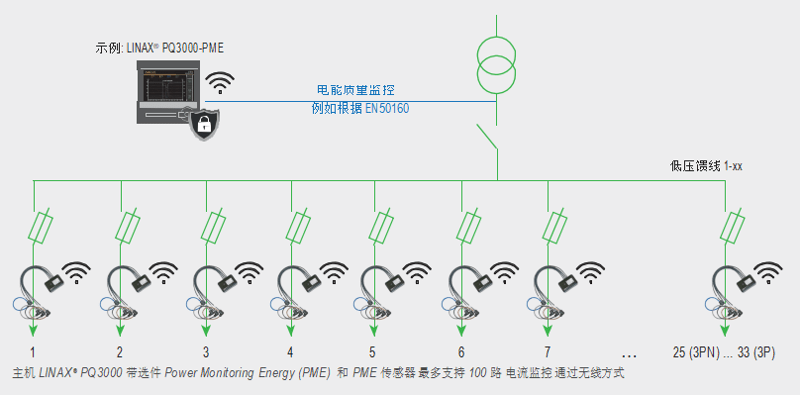

在下圖中，在變電站變壓器的二次側監控電能質量。能量分配系統使用PME傳感器測量。這樣，可以確定何時有多少電流流過哪個饋線中的電纜，有功和無功功率是多少，以及能量在各個饋線中實際流向哪個方向。

通過平均和匯總這些數據，各個階段的時間負荷和每個出口的能量平衡也變得透明了。通過這種方式，可以優化能 量消耗并避免峰值負荷。

其它可測量參數根據測量系統而定（3或 4線）

測量值組

瞬時值                                                                                應用

?  I (每相)                                                                            ? 監控導體電流負載

?  P, Q, Q(H1), S (每相和總和)                                           ? 無功補償

?  PF 和 cos φ (每相和總和)                                               ? 確認給定的功率因素

?  溫度 (在傳感器連接盒中)                                                ? 傳感器區域的環境溫度

?  電池充電水平                                                                  ? 傳感器管理

諧波

? THD I 和 Total Demand Distortion TDD I (每相)              ? 設備熱負荷評估

?  波形 (100/120 采樣點 每周期)                                        ? 關于互聯消費者的可能結論

能量平衡

? 電能表 有功/無功能量 輸入 / 輸出                                    ? 內部能量賬單的準備

? 平均值 P, Q, Q(H1), S， PF 和 cos φ  (每相和總和)        ? 確定一段時間內的能量消耗（負載曲線），用于能源管理或能源效率審查

? 平均值 I, THD I 和 TDD I (每相)                                        ? 監測平均導體負載(加熱)

安裝和運行條件

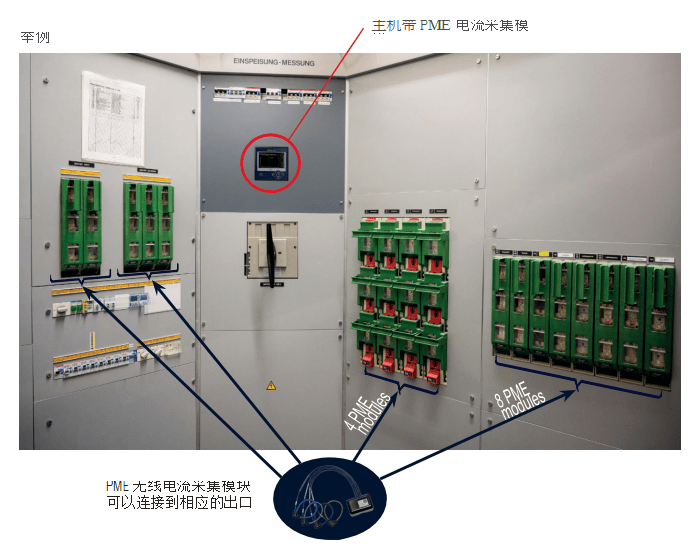

主機和無線傳感器通常安裝在控制柜或配電柜中，一般安裝在輸入或輸出線路的電纜上。主機和無線傳感器之間的距離設計為 10米的距離。這樣，在需要更換電池之前，無 線電電量可以保持在較低水平，傳感器的運行時間可以保 持較長（一般可達 10年）。

在調試期間，傳感器和主機相連，可通過掃描二維碼進行傳感器注冊。通過優化調整傳輸功率和設置傳感器查詢的 頻率，可以適應當?shù)噩F(xiàn)場條件。目的是盡可能延長電池壽命實現可靠的通信。

通信

? 無線電頻率 2.4GHz, 10米傳輸距離

? 通過二維碼注冊傳感器實現快速調試

? 電池供電 (使用壽命Z長 10年) 或USB-C

? 通過主機訪問 (PME 中央)

傳感器安裝

? 打開傳感器外殼放入電池或通過USB-C供電

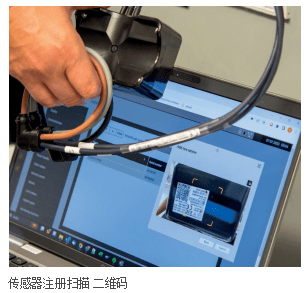

? 通過掃描傳感器銘牌上的二維碼或輸入安裝碼，通過訪問主機網頁 注冊傳感器

? 將傳感器分配給測量系統

? 為測量系統指定名稱和系統類型

PME選件技術參數

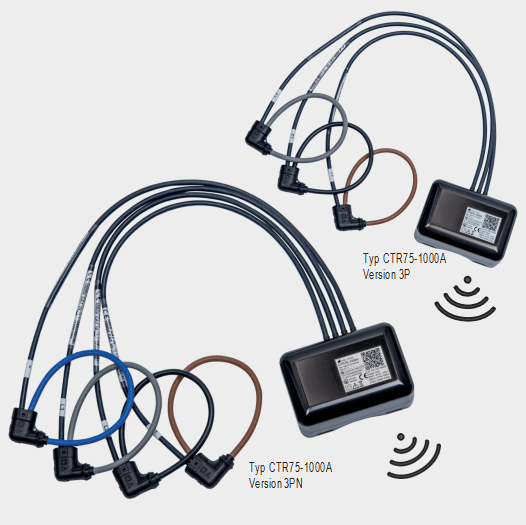

電流傳感器型號 TYP CTR75-1000A

測量通道數量                         3 或 4個

傳感器Z大數量                         25...33 (≤100個電流每個PME中央)

頻率范圍:                                 10 Hz up to 100 kHz

Z大額定電流 I  N                      1000 A

Z大測量電流 I  N                      1.2 x I N

開始電流                                   2.0 A (基波成分)

采樣率                                       6 kHz

查詢間隔                                   可設置, 默認 1s

傳輸功率                                   可設置, 默認 0 dBm

距離范圍                                   10 m @傳輸功率 0 dBm

供電電壓

電池 4 節1.5 V AA / FR6 /L91 (非標配) 或 USB-C (5 V DC)

電池壽命大約10 年@ 傳輸功率 0 dBm 使用“Energizer Ultimate

                                                 Lithium AA”

連接類型                                  4-wire 不平衡 或

                                                3-wire 不平衡或分相 (2-phase 系統)

無線電通信

頻率                                         2.4 GHz

安全                                         AES-12高級加密

同一位置Z多 5個 PME系統

環境條件，一般信息

操作溫度                                  –10 to +55 °C

存儲溫度                                  –25 to +70 °C

溫度影響                                  0.5 x 基本不確定度 (典型) 每10 K

長期漂移                                  0.5 x 基本不確定度 每年

相對濕度                                   <95 % 不含冷凝

操作海拔                                   ≤2000 m above NN

僅限使用在樓宇內！

機械屬性

導體直徑                                    ≤75 mm

傳感器線纜                                ? 6 mm

電氣安全

電流輸入彼此電氣隔離

保護等級                                    II  (保護絕緣, 通過保護阻抗輸入電壓)

污染等級                                    2

保護                                           IP42 (連接盒子)

                                               IP67 (羅氏線圈)

測量等級                                   1000 V CAT III, 600 V CATIV
